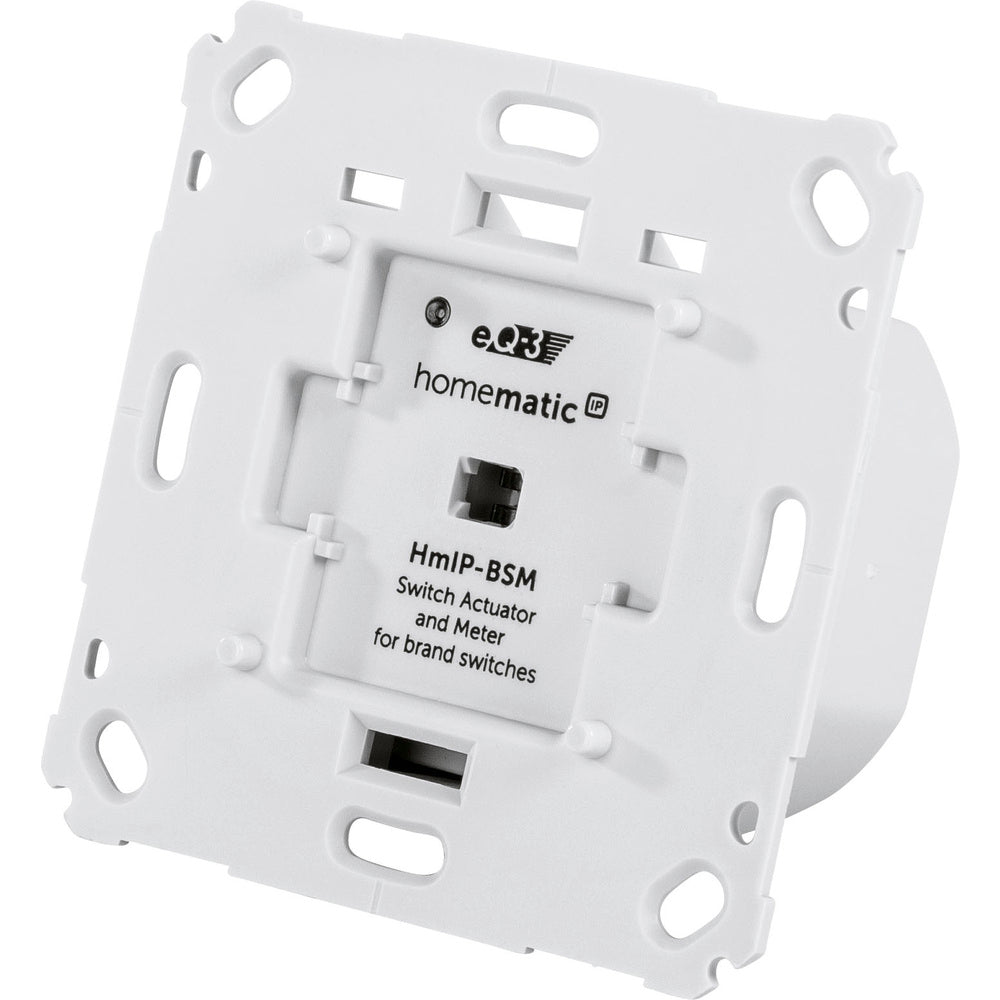

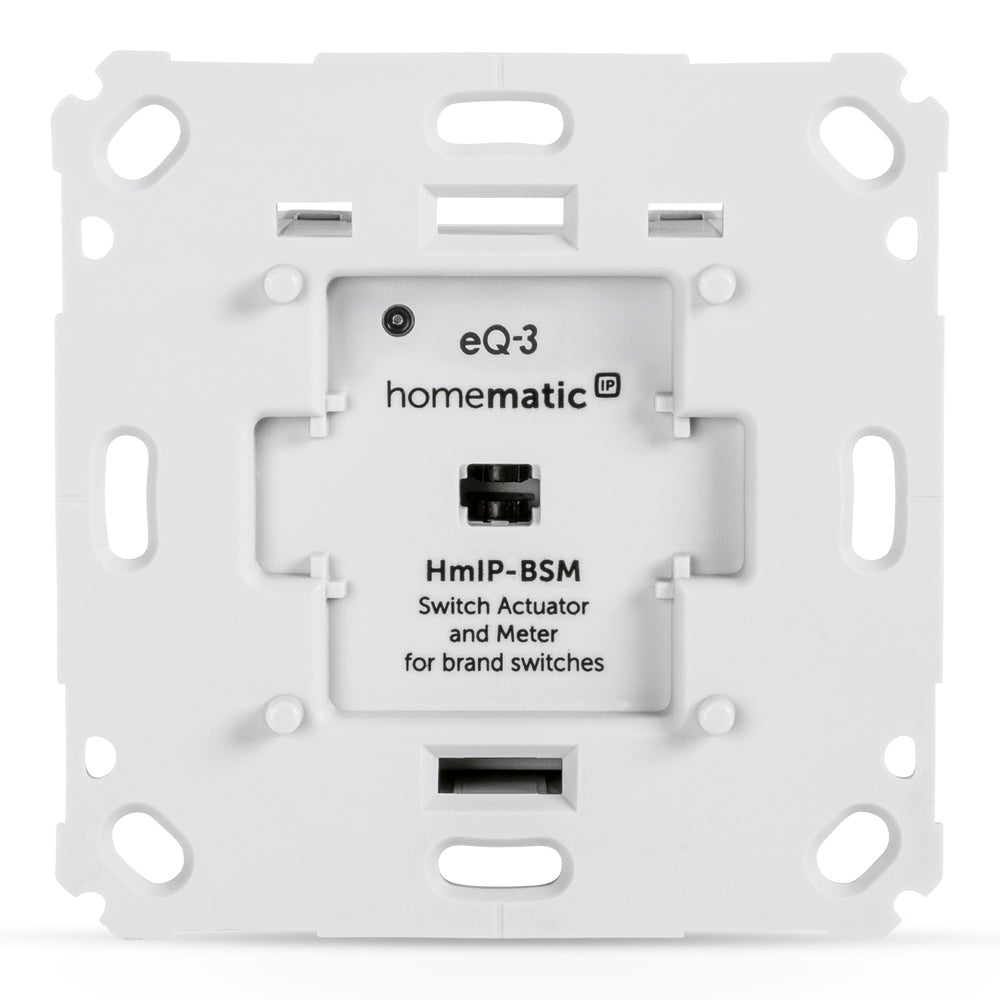

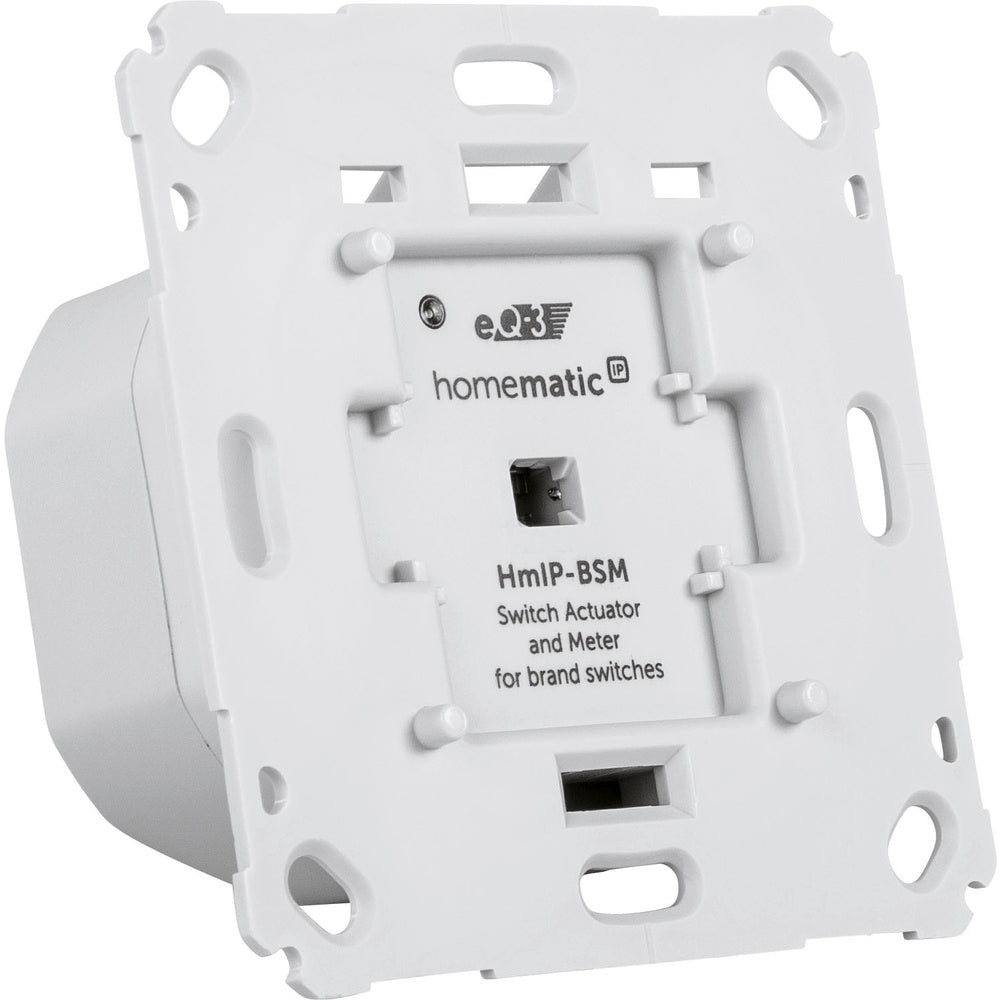

Homematic IP Schalt-Mess-Aktor für Markenschalter – HmIP-BSM im 6er-Pack

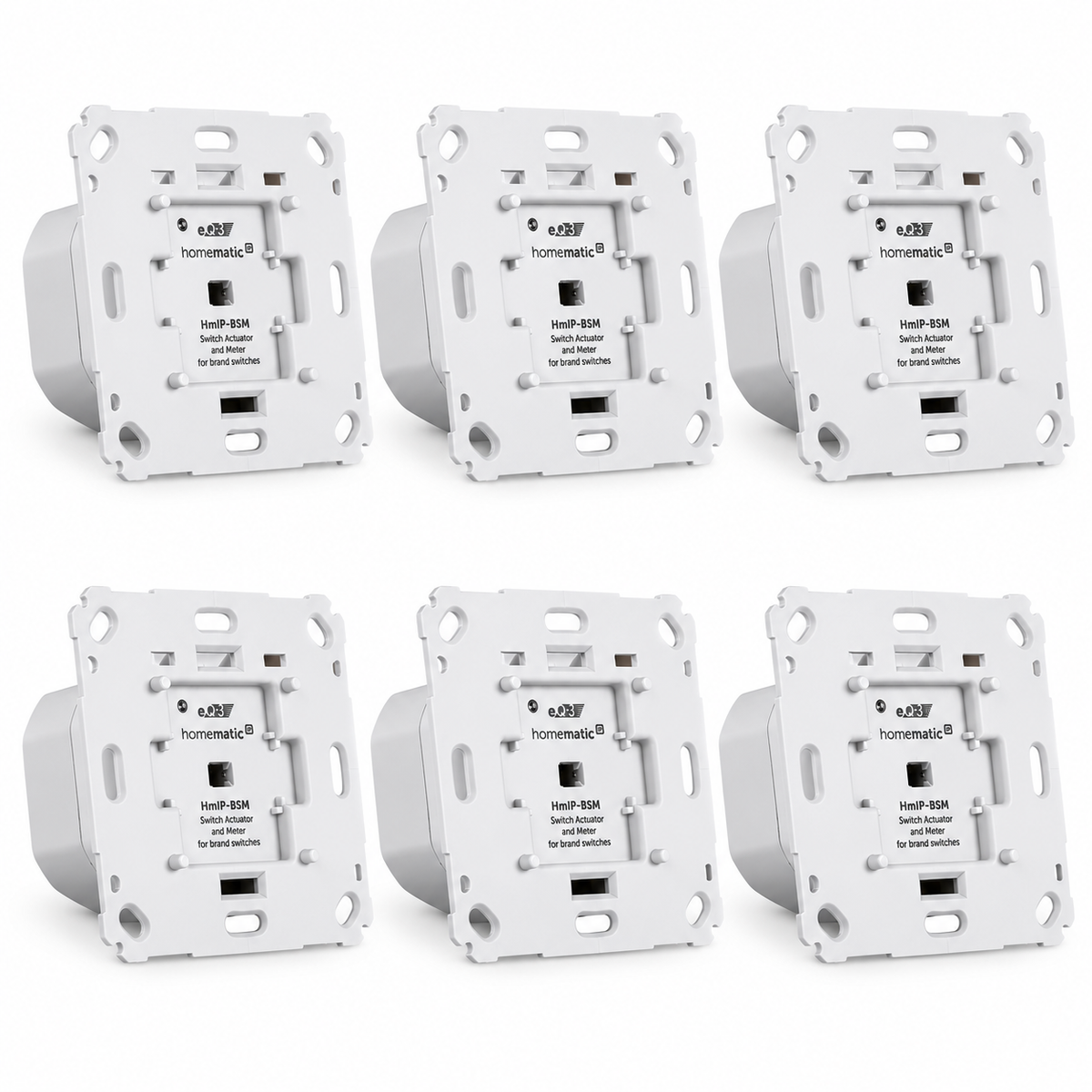

Das Homematic IP HmIP-BSM 6er-Pack enthält sechs Schalt-Mess-Aktoren zur smarten Nachrüstung vorhandener Lichtschalter. Die Aktoren schalten angeschlossene elektrische Verbraucher und erfassen gleichzeitig deren Energieverbrauch.
Dank passender, separat erhältlicher Adapter lassen sich vorhandene Rahmen und Wippen zahlreicher gängiger Schalterserien weiterverwenden. Das Set eignet sich besonders für die wirtschaftliche Ausstattung mehrerer Räume, Wohnungen oder größerer Smart-Home-Projekte.
Die wichtigsten Vorteile
- Vorteilspack mit 6 Schalt-Mess-Aktoren
- Schalten und Energieverbrauch messen mit einem Gerät
- Bedienung über vorhandene Schalterwippe möglich
- Steuerung über die Homematic IP App
- Automationen, Zeitprofile und Szenarien einrichtbar
- Für Kreuz- und Wechselschaltungen geeignet
- Maximale Schaltleistung von 1.150 W bei ohmscher Last
- Nur 0,2 W Leistungsaufnahme im Ruhebetrieb
- Montage in Standard-Unterputzdosen gemäß DIN 49073-1
- Integration in zahlreiche etablierte Schalterprogramme
- Lokale Bedienung bleibt auch ohne Internetverbindung möglich
Vorhandene Lichtschalter smart nachrüsten
Der HmIP-BSM ersetzt den vorhandenen Schalteinsatz in der Unterputzdose. Rahmen und Wippe des bestehenden Schalterprogramms können in vielen Fällen weiterverwendet werden. Hierfür wird ein zur jeweiligen Schalterserie passender Homematic-IP-Adapter benötigt.
Nach der Installation lässt sich die angeschlossene Beleuchtung weiterhin wie gewohnt über die Wandwippe schalten. Zusätzlich stehen – abhängig von der verwendeten Homematic-IP-Zentrale – App-Steuerung, Fernbedienung, Zeitprofile, Sprachsteuerung und automatische Abläufe zur Verfügung.
Schalten und Verbrauch messen
Neben der Schaltfunktion erfasst der Aktor den Energieverbrauch des angeschlossenen Gerätes. Die Messwerte können innerhalb des Homematic-IP-Systems für Verbrauchsübersichten und Automatisierungen verwendet werden.
So lässt sich beispielsweise prüfen, ob eine Leuchte eingeschaltet ist. Die Messfunktion ermöglicht außerdem den Einsatz des Aktors in geeigneten Kreuz- und Wechselschaltungen.
Kompatibel mit gängigen Schalterserien
Mit dem jeweils passenden Adapter kann der HmIP-BSM in zahlreiche Schalterprogramme führender Hersteller integriert werden. Dazu gehören unter anderem ausgewählte Serien von:
- Busch-Jaeger
- Berker
- Gira
- Jung
- Merten
- Kopp
- Düwi
Der benötigte Adapter richtet sich nach Hersteller und Serie des vorhandenen Schalters und ist grundsätzlich separat auszuwählen. Vor dem Kauf sollte die Kompatibilität anhand der aktuellen Adapterliste von Homematic IP geprüft werden.
Erforderliche Systemkomponenten
Für die Einbindung und zentrale Steuerung wird eine kompatible Homematic-IP-Zentrale benötigt. Unterstützt werden unter anderem:
- Homematic IP Access Point mit Homematic IP App
- Homematic IP Home Control Unit
- Homematic Zentrale CCU3 mit WebUI
- Ausgewählte kompatible Partnerlösungen
Die Zentrale, Schalteradapter, Rahmen und Schalterwippen sind nicht Bestandteil dieses 6er-Packs, sofern sie im jeweiligen Angebot nicht ausdrücklich aufgeführt werden.
Technische Daten
| Hersteller |
eQ-3 / Homematic IP |
| Produktbezeichnung |
Schalt-Mess-Aktor für Markenschalter – 6er-Pack |
| Kurzbezeichnung |
HmIP-BSM 6er-Pack |
| Herstellerartikelnummer |
142720A2 |
| Anzahl |
6 Schalt-Mess-Aktoren |
| Versorgungsspannung |
230 V AC / 50 Hz |
| Maximale Stromaufnahme |
5 A |
| Maximale Schaltleistung |
1.150 W |
| Zulässige Lastart |
Ohmsche Last |
| Relais |
Wechsler |
| Leistungsaufnahme im Ruhebetrieb |
0,2 W |
| Mindestlast bei Kreuz- oder Wechselschaltung |
1 W |
| Leitungsquerschnitt |
0,75–1,5 mm², starre oder flexible Leitung |
| Funkfrequenz |
868,0–868,6 MHz und 869,4–869,65 MHz |
| Typische Funkreichweite |
Bis zu 240 m im freien Feld |
| Schutzart |
IP20 |
| Umgebungstemperatur |
5 °C bis 35 °C |
| Abmessungen je Aktor |
71 × 71 × 37 mm |
| Gewicht je Aktor |
Ca. 47 g |
| Montage |
Schalterdose gemäß DIN 49073-1 |
Lieferumfang
- 6 × Homematic IP HmIP-BSM Schalt-Mess-Aktor für Markenschalter
- Befestigungsschrauben
- Bedienungsunterlagen
Schalteradapter, Rahmen, Wippen und Homematic-IP-Zentrale sind nicht enthalten, sofern sie nicht ausdrücklich als Bestandteil des Angebots genannt werden.
Wichtige Installationshinweise

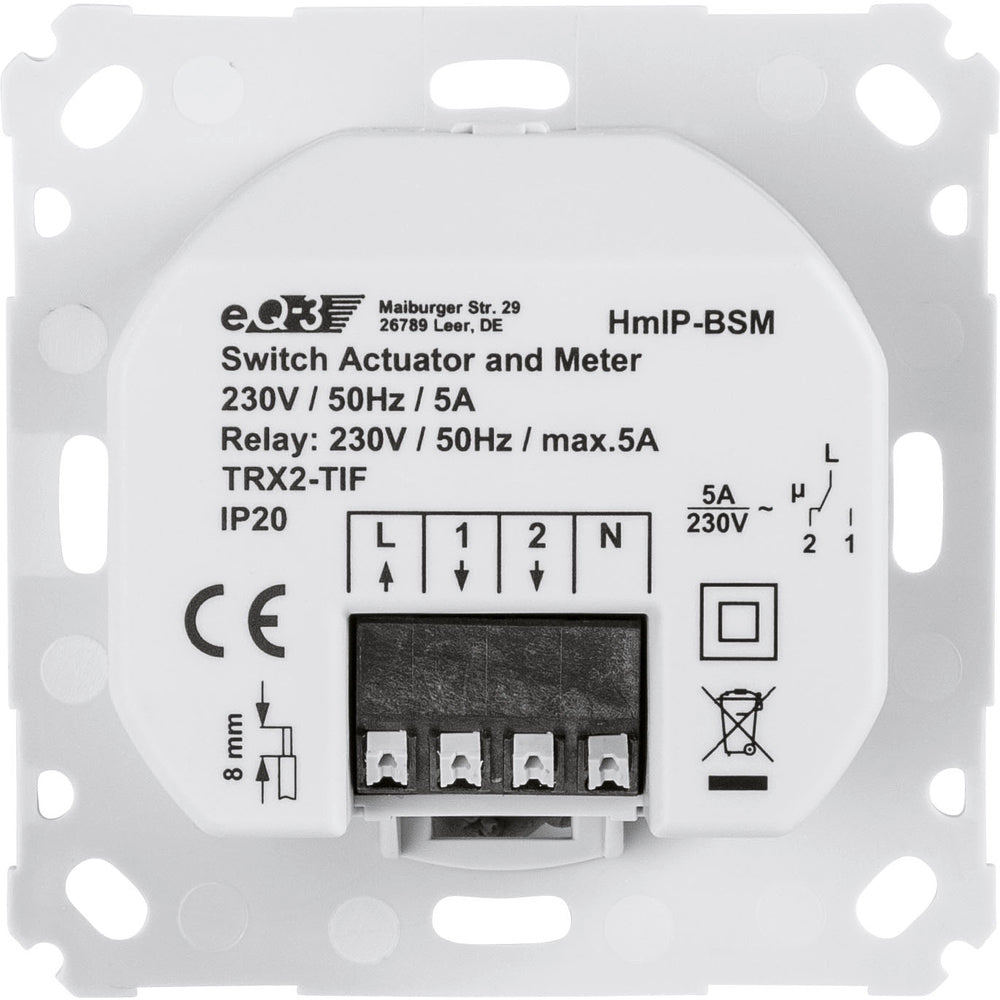

Der HmIP-BSM ist für den festen Anschluss an das 230-V-Netz vorgesehen. Die Installation darf ausschließlich durch eine Elektrofachkraft unter Beachtung der geltenden Vorschriften durchgeführt werden.
Am Installationsort werden Außenleiter und Neutralleiter benötigt. Vor der Bestellung sollten außerdem die Einbautiefe der vorhandenen Unterputzdose, die zulässige Lastart und die Kompatibilität des verwendeten Schalterprogramms geprüft werden.
Die maximale Schaltleistung von 1.150 W gilt für ohmsche Verbraucher. Bei LED-Leuchten, elektronischen Netzteilen, Motoren oder anderen kapazitiven beziehungsweise induktiven Lasten müssen deren Einschaltströme und die Herstellerhinweise berücksichtigt werden.
