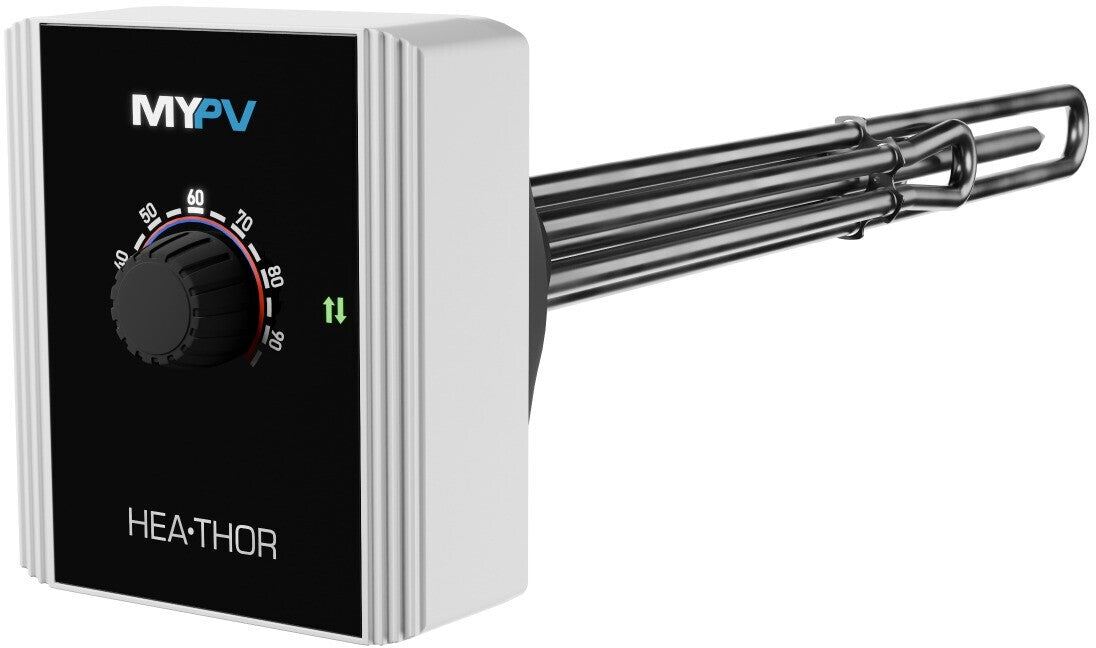

my-PV HEA·THOR IoT – intelligenter Heizstab mit 3,5 kW
Der my-PV HEA·THOR IoT 3,5 kW ist ein netzwerkfähiger Elektroheizstab für die intelligente Warmwasserbereitung. Er wurde insbesondere für die Nutzung dynamischer Stromtarife entwickelt und kann Wasser automatisch dann erwärmen, wenn elektrische Energie besonders günstig verfügbar ist.
Die Steuerung erfolgt wahlweise direkt am Gerät, über das lokale Web-Interface, die my-PV Cloud oder ein kompatibles Smart-Home- beziehungsweise Energiemanagementsystem. Eine eigene Photovoltaikanlage ist für den Betrieb nicht erforderlich.
Die wichtigsten Vorteile
- 3.500 W Heizleistung
- Netzwerkfähiger IoT-Heizstab
- Für dynamische Stromtarife geeignet
- Auch ohne Photovoltaikanlage einsetzbar
- Automatische preisoptimierte Wärmeerzeugung mit my-PV DTO
- Direkte Temperatureinstellung über Drehknopf
- Integrierte Temperaturanzeige
- Überwachung und Bedienung über die my-PV Cloud
- Lokales Web-Interface
- Kommunikation über Ethernet und WLAN
- Modbus TCP, Modbus RTU, HTTP und API-Unterstützung
- Potentialfreier Schaltausgang
- Geeignet für Warmwasser-, Frischwasser- und Pufferspeicher
- Geringer Standby-Verbrauch von weniger als 1,5 W
Warmwasser mit günstigem Strom erzeugen
In Kombination mit dem my-PV Dynamic Tariff Optimizer – DTO kann der HEA·THOR IoT automatisch auf dynamische beziehungsweise stündlich variable Strompreise reagieren. Die my-PV Cloud ermittelt geeignete Zeitfenster und aktiviert die Warmwasserbereitung bevorzugt dann, wenn der Strom besonders günstig ist.
Dadurch lässt sich elektrische Energie zeitversetzt in Form von Wärme speichern. Das kann insbesondere für Haushalte interessant sein, die einen dynamischen Stromtarif nutzen, aber keine eigene Photovoltaikanlage besitzen.
Für die preisoptimierte Steuerung sind ein geeigneter dynamischer Stromtarif, eine Internetverbindung, die Registrierung in der my-PV Cloud sowie die Aktivierung des my-PV DTO erforderlich. Verfügbarkeit und mögliche Kosten des Cloud-Dienstes sind gesondert zu prüfen.
Einfache Bedienung direkt am Gerät
Die aktuelle Speichertemperatur wird direkt am Gerät angezeigt. Über den integrierten Dreh- und Druckknopf lässt sich die gewünschte Zieltemperatur einstellen. Zusätzlich zeigen Statusanzeigen die LAN- beziehungsweise WLAN-Verbindung und mögliche Gerätestörungen an.
Über das lokale Web-Interface können weitere Einstellungen innerhalb des eigenen Netzwerks vorgenommen werden. Fernzugriff, historische Betriebsdaten, API-Zugriff und der my-PV DTO stehen über die my-PV Cloud zur Verfügung.
Integration in Smart Home und Energiemanagement
Der HEA·THOR IoT kann nicht nur über die my-PV Cloud, sondern auch von geeigneten Smart-Home- und Energiemanagementsystemen gesteuert werden. Dafür stehen offene beziehungsweise dokumentierte Kommunikationsmöglichkeiten zur Verfügung:
- Ethernet über RJ45
- WLAN
- Modbus TCP
- Modbus RTU über RS485
- HTTP
- my-PV Cloud API
- Potentialfreier Schaltausgang
Damit eignet sich das Gerät auch für dezentrale Warmwasserkonzepte im Wohnungsbau, für automatisierte Gebäudesteuerungen und für die Einbindung in ein übergeordnetes Energiemanagement.
Geeignet für unterschiedliche Wärmespeicher
Der HEA·THOR IoT kann in geeignete Warmwasser-, Frischwasser- und Pufferspeicher mit einem Anschlussgewinde von G 1½ Zoll eingebaut werden. Die Heizstablänge beträgt 460 mm ab der Dichtfläche.
Die besondere Konstruktion sorgt für eine vergleichsweise geringe thermische Oberflächenbelastung der Heizelemente. Dies kann zu einer längeren Lebensdauer des Heizstabes beitragen.
Wichtiger Unterschied zur my-PV AC ELWA 2
Der HEA·THOR IoT arbeitet mit einer festen Heizleistung von 3,5 kW und wird ein- beziehungsweise ausgeschaltet. Er besitzt keine stufenlose Leistungsmodulation.
Soll ausschließlich ein variabler Photovoltaiküberschuss zwischen 0 und 3,5 kW genutzt werden, ist die stufenlos regelbare my-PV AC ELWA 2 in der Regel das passendere Gerät. Der HEA·THOR IoT ist dagegen speziell für zeit-, temperatur- und tarifabhängige Wärmeerzeugung ausgelegt.
Technische Daten
| Produkt |
my-PV HEA·THOR IoT 3,5 kW |
| Hersteller-Artikelnummer |
21-0300 |
| Produkttyp |
Netzwerkfähiger Elektroheizstab |
| Heizleistung |
3.500 W, nicht modulierend |
| Netzanschluss |
Einphasig, 230 V AC, 45–65 Hz |
| Absicherung |
Max. 16 A, Charakteristik B |
| Erforderlicher Leiterquerschnitt |
Mindestens 2,5 mm² |
| Standby-Verbrauch |
Weniger als 1,5 W |
| Bedienung |
Drehknopf, lokales Web-Interface oder my-PV Cloud |
| Anzeige |
Temperatur-, Fehler-, LAN- und WLAN-Anzeige |
| Schnittstellen |
Ethernet RJ45, WLAN, RS485 und potentialfreier Schaltausgang |
| Steuerungsprotokolle |
Modbus TCP/RTU, HTTP und API |
| Schutzart |
IP21 |
| Abmessungen mit Heizstab |
580 × 133 × 117 mm |
| Heizstablänge |
460 mm ab Dichtfläche |
| Unbeheizte Zone |
140 mm ab Dichtfläche |
| Anschlussgewinde |
G 1½ Zoll |
| Anzugsmoment |
Max. 50 Nm |
| Maximaler Betriebsdruck |
10 bar |
| Einbaulage |
Horizontal oder vertikal stehend |
| Max. Umgebungstemperatur am Gehäuse |
40 °C |
| Herstellergarantie |
2 Jahre, ausgenommen Verkalkung |
Lieferumfang
- 1 × my-PV HEA·THOR IoT Elektronikeinheit
- 1 × 3,5-kW-Heizstab mit integriertem Temperatursensor T1
- 1 × O-Ring-Dichtung
- 1 × Verbindungsrahmen
- Befestigungsschrauben
- 1 × Zugentlastung mit Befestigungsmaterial
- 1 × 5-poliger Netzanschlussstecker
- 1 × 8-poliger Anschlussstecker
- 1 × WLAN-Antenne
- 1 × 120-Ohm-Abschlusswiderstand für RS485
- 1 × Montageanleitung
Wichtige Hinweise zur Installation
Der HEA·THOR IoT wird fest an das 230-V-Stromnetz angeschlossen und ist nicht steckerfertig. Elektrischer Anschluss, Schutzleiterprüfung, Inbetriebnahme und Servicearbeiten dürfen ausschließlich durch autorisiertes Fachpersonal erfolgen.
Vor dem Einbau ist zu prüfen, ob der Speicher über ein geeignetes G-1½-Zoll-Gewinde und genügend Platz für den 460 mm langen Heizstab verfügt. Die Einschraubmuffe muss kürzer als die 140 mm lange unbeheizte Zone sein. Der Heizstab darf nur betrieben werden, wenn die Heizelemente vollständig von Wasser umgeben sind.
Eine gegebenenfalls benötigte Gegenmutter, ein Netzwerkkabel sowie der optionale externe Temperatursensor T2 sind nicht im Lieferumfang enthalten.
Fazit
Der my-PV HEA·THOR IoT mit 3,5 kW ist eine intelligente Lösung für die tarifoptimierte Warmwasserbereitung. Durch LAN, WLAN, Cloud-Anbindung und offene Kommunikationsschnittstellen lässt sich der Heizstab flexibel in moderne Smart-Home- und Energiemanagementsysteme integrieren – auch ohne eigene Photovoltaikanlage.
Technische Änderungen und Irrtümer vorbehalten. Verfügbarkeit und Funktionsumfang von Cloud-, API- und Tarifoptimierungsfunktionen können vom Land, Stromtarif, Firmwarestand und verwendeten Energiemanagementsystem abhängen.
