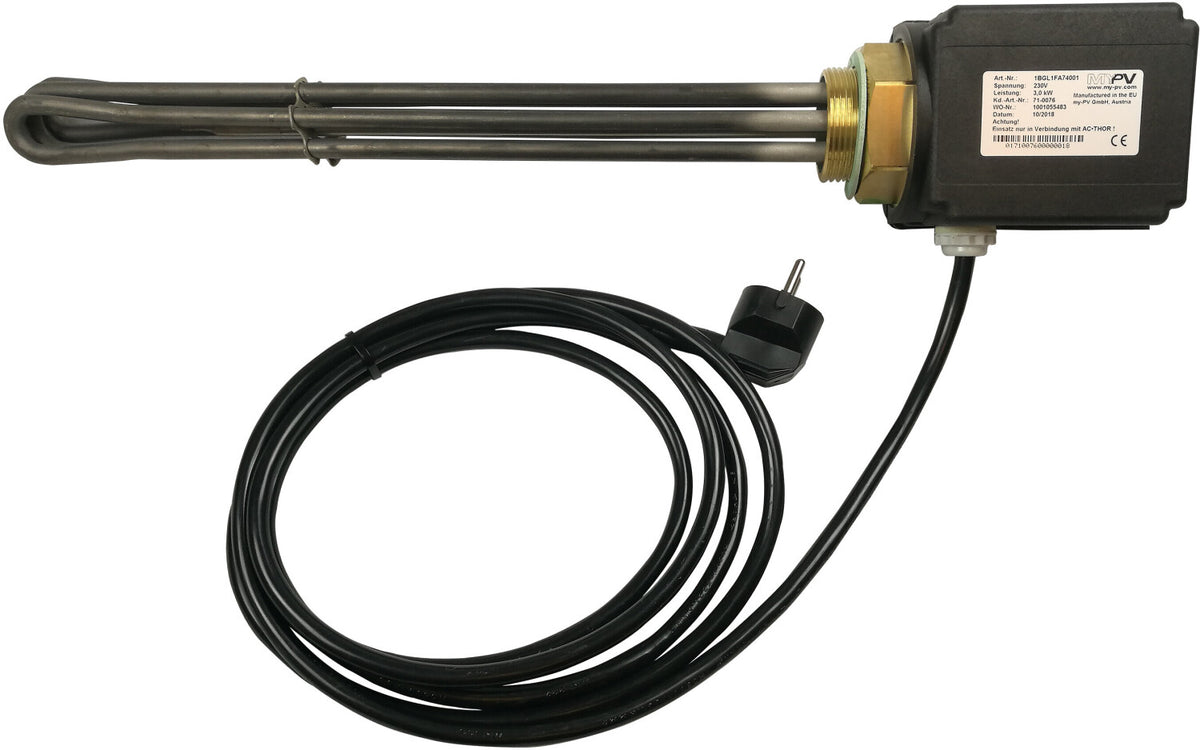

my-PV Einschraubheizkörper – 3 kW mit Thermostat
Der my-PV Einschraubheizkörper 3 kW wurde für die elektrische Warmwasserbereitung mit den my-PV Power-Managern AC·THOR, AC·THOR 9s und SOL·THOR entwickelt. Er kann in geeignete Frischwasser-, Warmwasser- und Pufferspeicher mit einem Anschlussgewinde von G 1½ Zoll eingebaut werden.
In Verbindung mit einem kompatiblen my-PV Power-Manager wird die Heizleistung abhängig vom verfügbaren Photovoltaikstrom stufenlos zwischen 0 und 3.000 W geregelt. Dadurch kann überschüssiger Solarstrom direkt in Wärme umgewandelt und im Wasserspeicher genutzt werden.
Die wichtigsten Vorteile
- Maximale Heizleistung von 3.000 W
- Stufenlos von 0 bis 3.000 W über einen kompatiblen my-PV Power-Manager regelbar
- Passend für my-PV AC·THOR und AC·THOR 9s
- Auch mit dem my-PV SOL·THOR verwendbar
- Geeignet für Frischwasser-, Warmwasser- und Pufferspeicher
- Manuell einstellbares Bimetall-Thermostat
- Temperaturbereich von circa 34 bis 78 °C
- Integrierter Sicherheitstemperaturbegrenzer
- G-1½-Zoll-Standardgewinde
- Schutzart IP45
- 2,8 m Anschlusskabel mit Schutzkontaktstecker
- Geringe thermische Oberflächenbelastung der Heizelemente
Photovoltaikstrom in Wärme umwandeln
Der Einschraubheizkörper ist ein elektrischer Verbraucher ohne eigene PV-Überschussregelung. Die Leistungssteuerung übernimmt ein kompatibler my-PV Power-Manager.
Der AC·THOR beziehungsweise AC·THOR 9s ermittelt zusammen mit einem geeigneten Energiemessgerät den verfügbaren Solarstrom und stellt dem Heizstab nur die aktuell verfügbare Leistung zur Verfügung. Dadurch kann die Wärmeleistung sekundengenau zwischen 0 und 3.000 W angepasst werden.
Mit dem SOL·THOR kann der Heizstab auch in einem netzunabhängigen System verwendet werden. Dabei wird die verfügbare Gleichstromleistung der angeschlossenen Photovoltaikmodule durch den SOL·THOR geregelt an den Heizkörper weitergegeben.
Einstellbares Thermostat
Die gewünschte Wassertemperatur kann über den Drehknopf am Einschraubheizkörper eingestellt werden. Der Einstellbereich beträgt ungefähr 34 bis 78 °C.
Sobald die eingestellte Zieltemperatur erreicht ist, unterbricht das integrierte Thermostat den Heizvorgang. Ein angeschlossener AC·THOR erkennt die Abschaltung und wechselt automatisch in den vorgesehenen Betriebszustand.
Integrierter Sicherheitstemperaturbegrenzer
Zusätzlich zum regelbaren Thermostat besitzt der Heizkörper einen Sicherheitstemperaturbegrenzer. Dieser schützt das System bei unzulässig hoher Temperatur und unterbricht die Stromzufuhr.
Nach dem Auslösen darf der Sicherheitstemperaturbegrenzer erst zurückgesetzt werden, wenn die Ursache festgestellt und behoben wurde.
Für Warmwasser- und Pufferspeicher
Der Heizstab wird über das G-1½-Zoll-Außengewinde in einen geeigneten metallischen Speicher eingeschraubt. Die maximale Eintauchtiefe beträgt ungefähr 390 mm. Vor dem Kauf müssen der vorhandene Gewindeanschluss und der verfügbare Platz im Speicher geprüft werden.
Die spezielle Ausführung der Heizelemente sorgt für eine geringe thermische Oberflächenbelastung. Dies kann die Materialbeanspruchung reduzieren und zu einer längeren Lebensdauer beitragen.
Technische Daten
| Produkt |
my-PV Einschraubheizkörper 3 kW |
| Hersteller-Artikelnummer |
20-0500 |
| Produkttyp |
Einschraubheizkörper mit Thermostat |
| Heizleistung |
0–3.000 W bei kompatibler Leistungsregelung |
| Maximale Leistung |
3.000 W |
| Netzanschluss |
Einphasig, 230 V, 50 Hz |
| Anschluss |
Schutzkontaktstecker |
| Anschlusskabel |
Ca. 2,8 m |
| Temperatureinstellung |
Ca. 34–78 °C |
| Thermostat |
Integriertes Bimetall-Thermostat |
| Sicherheitstemperaturbegrenzer |
Integriert |
| Schutzart |
IP45 |
| Anschlussgewinde |
G 1½ Zoll |
| Maximale Eintauchtiefe |
Ca. 390 mm |
| Unbeheizte Zone |
Ca. 130 mm |
| Maximaler Betriebsdruck |
10 bar |
| Abmessungen |
88 × 88 × 518 mm |
| Gewicht |
Ca. 1,65 kg |
| Kompatibilität |
my-PV AC·THOR, AC·THOR 9s und SOL·THOR |
| Garantie |
2 Jahre gemäß Garantiebedingungen, ausgenommen Verkalkung |
Lieferumfang
- 1 × my-PV Einschraubheizkörper 3 kW
- 1 × integriertes Thermostat
- 1 × integrierter Sicherheitstemperaturbegrenzer
- 1 × Anschlusskabel mit Schutzkontaktstecker
- 1 × Montage- und Betriebsanleitung
Wichtiger Kompatibilitätshinweis
Der Einschraubheizkörper besitzt keine eigene Messung des PV-Überschusses und keine selbstständige stufenlose Leistungsregelung. Für die bedarfsgerechte Regelung zwischen 0 und 3.000 W wird ein kompatibler my-PV Power-Manager benötigt.
Bei Verwendung mit dem SOL·THOR erfolgt eine direkte Verdrahtung. Laut Hersteller darf dafür der Schutzkontaktstecker fachgerecht entfernt werden, ohne dass allein dadurch die Herstellergarantie verloren geht.
Wichtige Hinweise zur Installation
Vor der Montage müssen Gewindegröße, Eintauchtiefe, Speicheraufbau und zulässiger Betriebsdruck geprüft werden. Der Heizkörper darf nur betrieben werden, wenn die Heizelemente vollständig von Wasser umgeben sind.
Montage, elektrischer Anschluss, Inbetriebnahme und Wartung dürfen ausschließlich durch entsprechend qualifiziertes Fachpersonal erfolgen. Bei kalkhaltigem Wasser ist eine regelmäßige Kontrolle und gegebenenfalls Entkalkung erforderlich.
Fazit
Der my-PV Einschraubheizkörper 3 kW ist die passende thermische Ergänzung für AC·THOR-, AC·THOR-9s- und SOL·THOR-Systeme. Mit integriertem Thermostat, Sicherheitstemperaturbegrenzer und G-1½-Zoll-Gewinde ermöglicht er die stufenlos geregelte Umwandlung von Photovoltaikstrom in Warmwasser oder gespeicherte Wärme.
Technische Änderungen und Irrtümer vorbehalten. Der tatsächliche Funktionsumfang hängt vom verwendeten Power-Manager, der Speicherinstallation und der Systemkonfiguration ab.
